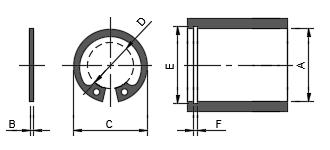

Internal DIN 472 Circlips
All dimensions in mm
| Bore | Circlip | Hub | ||||
|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |
| 8 | 0,8 | 8,7 | 3,0 | 8,4 | 0,9 | |
| 9 | 0,8 | 9,8 | 3,7 | 9,4 | 0,9 | |
| 10 | 1,0 | 10,8 | 3,3 | 10,4 | 1,1 | |
| 11 | 1,0 | 11,8 | 4,1 | 11,4 | 1,1 | |
| 12 | 1,0 | 13,0 | 4,9 | 12,5 | 1,1 | |
| 13 | 1,0 | 14,1 | 5,4 | 13,6 | 1,1 | |
| 14 | 1,0 | 15, | 6,2 | 14,6 | 1,1 | |
| 15 | 1,0 | 16,2 | 7,2 | 15,7 | 1,1 | |
| 16 | 1,0 | 17,3 | 8,0 | 16,8 | 1,1 | |
| 17 | 1,0 | 18,3 | 8,8 | 17,8 | 1,1 | |
| 18 | 1,0 | 19,5 | 9,4 | 19,0 | 1,1 | |
| 19 | 1,0 | 20,5 | 10,4 | 20,0 | 1,1 | |
| 20 | 1,0 | 21,5 | 11,2 | 21,0 | 1,1 | |
| 21 | 1,0 | 22,5 | 12,2 | 22,0 | 1,1 | |
| 22 | 1,00 | 23,5 | 13,2 | 23,0 | 1,10 | |
| 23 | 1,20 | 24,6 | 14,2 | 24,1 | 1,30 | |
| 24 | 1,20 | 25,9 | 14,8 | 25,2 | 1,30 | |
| 25 | 1,20 | 26,9 | 15,5 | 26,2 | 1,30 | |
| 26 | 1,20 | 27,9 | 16,1 | 27,2 | 1,30 | |
| 27 | 1,20 | 29,1 | 17,1 | 28,4 | 1,30 | |
| 28 | 1,20 | 30,1 | 17,9 | 29,4 | 1,30 | |
| 29 | 1,20 | 31,1 | 18,9 | 30,4 | 1,30 | |
| 30 | 1,20 | 32,1 | 19,9 | 31,4 | 1,30 | |
| 31 | 1,20 | 33,4 | 20,0 | 32,7 | 1,30 | |
| 32 | 1,20 | 34,4 | 20,6 | 33,7 | 1,30 | |
| 33 | 1,20 | 35,5 | 21,6 | 34,7 | 1,30 | |
| 34 | 1,50 | 36,5 | 22,6 | 35,7 | 1,60 | |
| 35 | 1,50 | 37,8 | 23,6 | 37,0 | 1,60 | |
| 36 | 1,50 | 38,8 | 24,6 | 38,0 | 1,60 | |
| 37 | 1,50 | 39,8 | 25,4 | 39,0 | 1,60 | |
| 38 | 1,50 | 40,8 | 26,4 | 40,0 | 1,60 | |
| 39 | 1,50 | 42,0 | 27,3 | 41,0 | 1,60 | |
| 40 | 1,75 | 43,5 | 27,8 | 42,5 | 1,85 | |
| 41 | 1,75 | 44,5 | 28,6 | 43,5 | 1,85 | |
| 42 | 1,75 | 45,5 | 29,6 | 44,5 | 1,85 | |
| 43 | 1,75 | 46,5 | 30,6 | 45,5 | 1,85 | |
| 44 | 1,75 | 47,5 | 31,4 | 46,5 | 1,85 | |
| 45 | 1,75 | 48,5 | 32,0 | 47,5 | 1,85 | |
| 46 | 1,75 | 49,5 | 32,8 | 48,5 | 1,85 | |
| 47 | 1,75 | 50,5 | 33,5 | 49,5 | 1,85 | |
| 48 | 2,00 | 51,5 | 34,5 | 50,5 | 1,85 | |
| 50 | 2,00 | 54,2 | 36,3 | 53,0 | 2,15 | |
| 51 | 2,00 | 55,2 | 37,3 | 54,0 | 2,15 | |
| 52 | 2,00 | 56,2 | 37,9 | 55,0 | 2,15 | |
| 53 | 2,00 | 57,2 | 39,00 | 56,0 | 2,15 | |
| 54 | 2,00 | 58,2 | 40,00 | 57,0 | 2,15 | |
| 55 | 2,00 | 59,2 | 40,7 | 58,0 | 2,15 | |
| 56 | 2,00 | 60,2 | 41,7 | 59,0 | 2,15 | |
| 57 | 2,00 | 61,2 | 42,7 | 60,0 | 2,15 | |
| 58 | 2,00 | 62,2 | 43,5 | 61,0 | 2,15 | |
| 60 | 2,00 | 64,2 | 44,7 | 63,0 | 2,15 | |
| 62 | 2,00 | 66,2 | 46,7 | 65,0 | 2,15 | |
| 62 | 2,00 | 67,2 | 47,7 | 66,0 | 2,15 | |
| 64 | 2,00 | 68,2 | 48,7 | 67,0 | 2,15 | |
| 65 | 2,50 | 69,2 | 49,00 | 68,0 | 2,65 | |
| 67 | 2,50 | 71,5 | 50,8 | 70,0 | 2,65 | |
| 68 | 2,50 | 72,5 | 51,6 | 71,0 | 2,65 | |
| 70 | 2,50 | 74,5 | 53,6 | 73,0 | 2,65 | |
| 72 | 2,50 | 76,5 | 55,6 | 75,0 | 2,65 | |
| 75 | 2,50 | 79,5 | 58,6 | 78,0 | 2,65 | |
| 77 | 2,50 | 82,5 | 59,2 | 80,0 | 2,65 | |
| 78 | 2,5 | 82,5 | 60,1 | 81,0 | 2,65 | |
| 80 | 2,50 | 85,5 | 62,1 | 83,5 | 2,65 | |
| 81 | 2,50 | 86,5 | 62,2 | 84,5 | 2,65 | |
| 82 | 2,50 | 87,5 | 64,1 | 85,5 | 2,65 | |
| 83 | 2,50 | 88,5 | 65,2 | 86,5 | 2,65 | |
| 85 | 3,00 | 90,5 | 66,9 | 88,5 | 3,15 | |
| 87 | 3,00 | 93,5 | 69,0 | 90,5 | 3,15 | |
| 88 | 3,00 | 93,5 | 69,9 | 91,5 | 3,15 | |
| 90 | 3,00 | 95,5 | 71,9 | 93,5 | 3,15 | |
| 92 | 3,00 | 97,5 | 73,7 | 95,5 | 3,15 | |
| 95 | 3,00 | 100,5 | 76,5 | 98,5 | 3,15 | |
| 97 | 3,00 | 103,5 | 78,1 | 100,5 | 3,15 | |
| 98 | 3,00 | 103,5 | 79,00 | 101,5 | 3,15 | |
| 100 | 3,00 | 105,5 | 80,6 | 103,5 | 3,15 | |
