Metric Keyways

#

All dimensions in mm

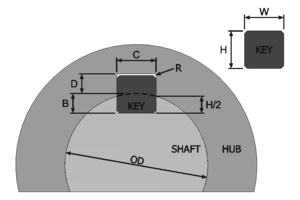

OD Key Shaft Keyway Hub Keyway
Over To (incl) Key Size W H A B C D R
10 12 4 x 4 4.000
3.970		 4.000
3.970		 4.000
3.970		 2.6
2.5		 4.015
3.985		 1.9
1.8		 0.16
12 17 5 x 5 5.000
4.970		 5.000
4.970		 5.000
4.970		 3.1
3.0		 5.015
4.985		 2.4
2.3		 0.25
17 22 6 x 6 6.000
5.970		 6.000
5.970		 6.000
5.970		 3.6
3.5		 6.015
5.985		 2.9
2.8		 0.25
22 30 8 x 7 8.000
7.964		 7.000
6.910		 8.000
7.964		 4.2
4.0		 8.018
7.982		 3.5
3.3		 0.25
30 38 10 x 8 10.000
9.964		 8.000
7.910		 10.000
9.964		 5.2
5.0		 10.018
9.982		 3.5
3.3		 0.40
38 44 12 x 8 12.000
11.957		 8.000
7.910		 12.000
11.957		 5.2
5.0		 12.021
11.979		 3.5
3.3		 0.40
44 50 14 x 9 14.000
13.957		 9.000
8.910		 14.000
13.957		 5.7
5.5		 14.021
13.979		 4.0
3.8		 0.40
50 58 16 x 10 16.000
15.957		 10.000
9.910		 16.000
15.957		 6.2
6.0		 16.021
15.979		 4.5
4.3		 0.40
58 65 18 x 11 18.000
17.957		 11.000
10.890		 18.000
17.957		 7.2
7.0		 18.021
17.979		 4.6
4.4		 0.40
65 75 20 x 12 20.000
19.948		 12.000
11.890		 20.000
19.948		 7.7
7.5		 20.026
19.974		 5.1
4.9		 0.60
75 85 22 x 14 22.000
21.948		 14.000
13.890		 22.000
21.948		 9.2
9.0		 22.026
21.974		 5.6
5.4		 0.60
85 95 25 x 14 25.000
24.948		 14.000
13.890		 25.000
24.948		 9.2
9.0		 25.026
24.974		 5.6
5.4		 0.60
95 110 28 x 16 28.000
27.948		 16.000
15.890		 28.000
27.948		 10.2
10.0		 28.026
27.974		 6.6
6.4		 0.60
110 130 32 x 18 32.000
31.938		 18.000
17.890		 32.000
31.938		 11.2
11.0		 32.031
31.969		 7.6
7.4		 0.60
130 150 36 x 20 36.000
35.938		 20.000
19.870		 36.000
35.938		 12.3
12.0		 36.031
35.969		 8.7
8.4		 1.00
150 170 40 x 22 40.000
39.938		 22.000
21.870		 40.000
39.938		 13.3
13.0		 40.031
39.969		 9.7
9.4		 1.00
170 200 45 x 25 45.000
44.938		 25.000
24.870		 45.000
44.938		 15.3
15.0		 45.031
44.969		 10.7
10.4		 1.00
200 230 50 x 28 50.000
49.938		 28.000
27.870		 50.000
49.938		 17.3
17.0		 50.031
49.969		 11.7
11.4		 1.00
