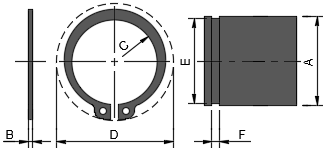

External DIN 471 Circlips
All dimensions in mm
| Bore | Circlip | Shaft | ||||
|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |
| 3 | 0,40 | 2,7 | 7,0 | 2,8 | 0,50 | |
| 4 | 0,40 | 3,7 | 8,6 | 3,8 | 0,50 | |
| 5 | 0,60 | 4,7 | 10,3 | 4,8 | 0,70 | |
| 6 | 0,70 | 5,6 | 11,7 | 5,7 | 0,80 | |
| 7 | 0,80 | 6,5 | 13,5 | 6,7 | 0,90 | |
| 8 | 0,80 | 7,4 | 14,7 | 7,6 | 0,90 | |
| 9 | 1,00 | 8,4 | 16,0 | 8,6 | 1,10 | |
| 10 | 1,00 | 9,3 | 17,0 | 9,6 | 1,10 | |
| 11 | 1,00 | 10,2 | 18,0 | 10,5 | 1,10 | |
| 12 | 1,00 | 11,0 | 19,0 | 11,5 | 1,10 | |
| 13 | 1,00 | 11,9 | 20,2 | 12,4 | 1,10 | |
| 14 | 1,00 | 12,9 | 21,4 | 13,4 | 1,10 | |
| 15 | 1,00 | 13,8 | 22,6 | 14,3 | 1,10 | |
| 16 | 1,00 | 14,7 | 23,8 | 15,2 | 1,10 | |
| 17 | 1,00 | 15,7 | 25,0 | 16,2 | 1,10 | |
| 18 | 1,20 | 16,5 | 26,2 | 17,0 | 1,30 | |
| 19 | 1,20 | 17,5 | 27,2 | 18,0 | 1,30 | |
| 20 | 1,20 | 18,5 | 28,4 | 19,0 | 1,30 | |
| 21 | 1,20 | 19,5 | 29,6 | 20,0 | 1,30 | |
| 22 | 1,20 | 20,5 | 30,8 | 21,0 | 1,30 | |
| 23 | 1,20 | 21,5 | 32,0 | 22,0 | 1,30 | |
| 24 | 1,20 | 22,2 | 33,2 | 22,9 | 1,30 | |
| 25 | 1,20 | 23,2 | 34,2 | 23,9 | 1,30 | |
| 26 | 1,20 | 24,2 | 35,5 | 24,9 | 1,30 | |
| 27 | 1,20 | 24,9 | 36,7 | 25,6 | 1,30 | |
| 28 | 1,50 | 25,9 | 37,9 | 26,6 | 1,60 | |
| 29 | 1,50 | 26,9 | 39,1 | 27,6 | 1,60 | |
| 30 | 1,50 | 27,9 | 40,5 | 28,6 | 1,60 | |
| 31 | 1,50 | 28,6 | 41,7 | 29,3 | 1,60 | |
| 32 | 1,50 | 29,6 | 43,0 | 30,3 | 1,60 | |
| 33 | 1,50 | 30,5 | 44,0 | 31,3 | 1,60 | |
| 34 | 1,50 | 31,5 | 45,4 | 32,3 | 1,60 | |
| 35 | 1,50 | 32,2 | 46,8 | 33,0 | 1,60 | |
| 36 | 1,75 | 33,2 | 47,8 | 34,0 | 1,85 | |
| 37 | 1,75 | 34,2 | 49,0 | 35,0 | 1,85 | |
| 38 | 1,75 | 35,2 | 50,2 | 36,0 | 1,85 | |
| 39 | 1,75 | 36,0 | 51,4 | 37,0 | 1,85 | |
| 40 | 1,75 | 36,5 | 52,6 | 37,5 | 1,85 | |
| 41 | 1,75 | 37,5 | 54,0 | 38,5 | 1,85 | |
| 42 | 1,75 | 38,5 | 55,7 | 39,5 | 1,85 | |
| 44 | 1,75 | 40,5 | 57,9 | 41,5 | 1,85 | |
| 45 | 1,75 | 41,5 | 59,1 | 42,5 | 1,85 | |
| 46 | 1,75 | 42,5 | 60,1 | 43,5 | 1,85 | |
| 47 | 1,75 | 43,5 | 61,3 | 44,5 | 1,85 | |
| 48 | 1,75 | 44,5 | 62,5 | 45,5 | 1,85 | |
| 50 | 2,00 | 45,8 | 64,5 | 47,0 | 2,15 | |
| 52 | 2,00 | 47,8 | 66,7 | 49,0 | 2,15 | |
| 54 | 2,00 | 49,8 | 69,0 | 51,0 | 2,15 | |
| 55 | 2,00 | 50,8 | 70,2 | 52,0 | 2,15 | |
| 56 | 2,00 | 51,8 | 71,6 | 53,0 | 2,15 | |
| 57 | 2,00 | 52,8 | 72,3 | 54,0 | 2,15 | |
| 58 | 2,00 | 53,8 | 73,6 | 55,0 | 2,15 | |
| 60 | 2,00 | 55,8 | 75,6 | 57,0 | 2,15 | |
| 62 | 2,00 | 57,8 | 77,8 | 59,0 | 2,15 | |
| 63 | 2,00 | 58,8 | 79,0 | 60,0 | 2,15 | |
| 65 | 2,50 | 60,8 | 81,4 | 62,0 | 2,65 | |
| 67 | 2,50 | 62,5 | 83,6 | 64,0 | 2,65 | |
| 68 | 2,50 | 63,5 | 84,4 | 65,0 | 2,65 | |
| 70 | 2,50 | 65,5 | 87,0 | 67,0 | 2,65 | |
| 72 | 2,50 | 67,5 | 89,2 | 69,0 | 2,65 | |
| 75 | 2,50 | 70,5 | 92,7 | 72,0 | 2,65 | |
| 77 | 2,50 | 72,5 | 94,9 | 74,0 | 2,65 | |
| 78 | 2,50 | 73,5 | 96,1 | 75,0 | 2,65 | |
| 80 | 2,50 | 74,5 | 98,1 | 76,5 | 2,65 | |
| 82 | 2,50 | 76,5 | 100,3 | 78,5 | 2,65 | |
| 85 | 3,00 | 79,5 | 103,3 | 81,5 | 3,15 | |
| 87 | 3,00 | 81,5 | 105,5 | 83,5 | 3,15 | |
| 88 | 3,00 | 82,5 | 106,5 | 84,5 | 3,15 | |
| 90 | 3,00 | 84,5 | 108,5 | 86,5 | 3,15 | |
| 92 | 3,00 | 86,5 | 110,9 | 88,5 | 3,15 | |
| 95 | 3,00 | 89,5 | 114,8 | 91,5 | 3,15 | |
| 97 | 3,00 | 91,5 | 116,7 | 93,5 | 3,15 | |
| 98 | 3,00 | 91,5 | 118,6 | 94,5 | 3,15 | |
| 100 | 3,00 | 94,5 | 120,2 | 96,5 | 3,15 | |
